水刀規格型號: WC5WA4020U


規格: 420Mpa (60,000 psi),2000x4000mm ( 6'x13')

      一套完整的水射流切割系統是由超高壓泵、水切割平臺、CNC控制系統及自動供砂系統組成。
超高壓泵：是水刀切割動力的源頭
產品參數
最大工作壓力
4137bar(60000psi)400MPa
可持續切割切割壓力
380MPa（7000psi)
電源
3相, 380VAC, 50Hz (or 220V 60Hz), 37kw
額定工作壓力下最大輸出流量
3.7L/min
壓力范圍
500-4137bar(7250-60000psi)
冷卻方式
水冷/風冷/油冷
液壓油箱容量
42Gal (170L)
主電機功率
37KW
額定工作壓力下最大噴嘴直徑
0.33mm
最大油壓
234bar(3400psi)
油壓槽儲存量
110L左右
外型尺寸
60" x 36"x 55"(1600 x900 x1400mm), weight 1100kg.
安全設置
超壓報警和停機、自動超溫
過濾裝置
泵裝置采用兩極過濾


水切割平臺:

      該平臺由水箱、X-Y軸系統、Z軸系統，切割刀頭組成、可調節磨料供給控制。水箱由不銹鋼制成。


水刀切割機 外型式樣 懸壁式
切割工作臺面積

2000x4000mm ( 6'x13')

重復精度 +/-0.1mm/m
X-Y軸重復定位精度 +/- 0.0012"(0.03mm)
X-Y軸最大切割速度 10m/min.

     行走部分由高精度滾珠絲杠和直線導軌組成，驅動由日本松下/安川伺服電機提供。Z軸的運動是由帶減速器的電機驅動。X-Y行走定位精度：+/-0.02mm/m，X-Y軸垂直度：0.1mm/300mm，最大工件重量是4000KG, 所有的切割精度最大0.20mm。水切割機可切割各種金屬，大理石，花崗巖，玻璃，瓷磚，橡膠，塑料等等材料，適用范圍廣是其優點之一。設計采用水下切割，還可以降低噪音和噴濺，最高可切割100mm厚的金屬。



水切割刀頭
waterjet
      氣動刀頭安裝在橫梁上。刀頭內有高壓水閥，由數控系統自動或人工手動控制壓縮空氣開關來控制水閥的開閉。 最大的磨料流量： 0.5kg/min(1lb/min)。
純水和混砂切割： 兩者都可以,但如果是切割硬度強， 或材質較厚時請混砂再切割
空氣壓縮機是可選項目。作為一種選擇，切削頭可以手動傾斜在x和y方向。


CNC控制系統

       由高穩定性工控機以及高精度、多功能數控子系統組成。為整套水刀設備提供了從人機對話界面開始，直到實現機床多軸精密聯動之間的多層次信號發生、傳輸，和反饋控制的硬體設備。另外也具備了多項可靠的錯誤報警和自鎖功能。設備包括互聯網端口和可選的無線遙控器讓操作人員有了更大的自由度。


                                           控制柜                                              遠程控制

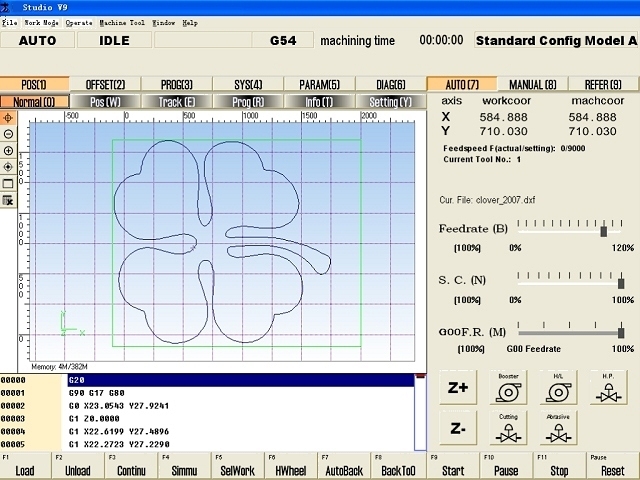

DXF文件兼容:

       控制器兼容DXF文件格式。軟件分為基本水刀控制軟件，和CAD/CAM計算機輔助加工軟件。水刀控制軟件在工控機的微軟視窗系統上運行，主要是提供人機對話界面，切割文件處理，模擬仿真，切割過程監視，以及切割參數設置和切割過程信息統計收集等功能。該軟件直接與AutoCAD 的DXF 制圖格式兼容，并能自動生成G代碼。軟件系統還提供斷電繼續，選擇加工，列陣加工，旋轉鏡像加工等高級功能。軟件免費升級。

自動供砂系統:

超大容量自動供砂系統，型號：ADS-04-170.
自動供砂系統
 容積 ：
200升
工作壓力：
0.2-0.4Mpa
特點： 切割平臺的橫梁上裝有一個小砂斗，供短時間切割小件使用。當切割大件時要用比較多的砂量，開啟自動供砂系統，可 以自動從供砂系統供砂到小砂斗
系統自動探測小砂斗的空、滿來開動和停止供砂
供砂是由壓縮空氣為動力, 空壓機由客戶自備

 隨機附件（標配）
配件包（可選）
高壓油管
包括1個寶石噴嘴，1支砂管，1套高壓密封圈，1套低壓密封圈，1個止回閥體，1個單向閥，1套單向閥維修包，1套水開關維修包。
水軟管
電纜
1 支砂管, 2只寶石
1 套高壓拆卸工裝及水密封拆卸工具
